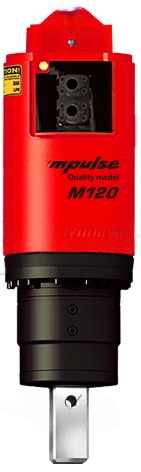

Гидробур Impulse M120

Гидравлический бур (гидровращатель) Impulse M120 является навесным оборудованием, предназначенным для механизации процесса бурения скважин и отверстий в различных типах грунтов. Это оборудование широко используется в строительной сфере, при проведении коммунальных работ и в других отраслях, где требуется формирование цилиндрических выемок в земле.

Назначение гидробура Impulse M120

Гидробур Impulse M120 применяется для выполнения широкого спектра задач, связанных с бурением:

• Бурение отверстий под установку свай (буронабивных, винтовых).
• Формирование скважин для монтажа столбов ограждений, линий электропередач и связи.
• Бурение под посадку деревьев и других крупных растений.
• Создание лидерных скважин.
• Прочие работы, требующие бурения шнековым методом.

Технические характеристики Impulse M120

• Рабочее давление, бар — 170-240
• Частота, об./мин — 7-9
• Масса, кг — 580
• Тип техники — Экскаватор
• Масса базовой машины, т — 21-45
• Крутящий момент, Нм — 73600-121400
• Поток масла, л/мин — 83-225
• Возвратное давление, бар — 14
• Необходимость дренажной линии — Да
• Возможность подключения к дренажной линии машины — Да
• Выходной вал, мм — 110
• Серия шнеков — PR

Совместимость с техникой

Гидробур Impulse M120 разработан для установки на различные экскаваторы массой 21-50 т, оснащенные гидравлической системой с необходимыми параметрами потока и давления. Выбор гидробура должен осуществляться с учетом массы базовой машины, ее гидравлических возможностей и предполагаемых условий работы.

Монтаж гидробура

Установка гидробура Impulse M120 на базовую машину представляет собой стандартную процедуру для навесного гидравлического оборудования и включает следующие основные этапы:

1. Подготовка машины: Убедиться в соответствии гидравлических параметров машины (поток, давление) требованиям гидробура. При необходимости производится настройка гидравлической системы.
2. Механическое крепление: Гидровращатель соединяется с рабочим органом машины (рукоятью экскаватора, стрелой КМУ) с помощью специального адаптера (подвески или переходной плиты). Адаптер должен соответствовать как посадочным местам гидробура, так и креплениям базовой машины. Фиксация осуществляется с помощью пальцев и стопорных элементов.
3. Подключение гидравлики: Шланги высокого давления (РВД) от гидросистемы машины подключаются к соответствующим портам гидробура (вход и выход). Важно обеспечить правильное направление потока гидравлической жидкости. Часто используются быстроразъемные соединения (БРС) для удобства и скорости монтажа/демонтажа.
4. Тестирование: После завершения монтажа и подключения проводится проверка работоспособности системы: плавность вращения, отсутствие утечек гидравлической жидкости, соответствие скоростных характеристик.

Работы по монтажу должны выполняться обученным персоналом с соблюдением всех норм и правил техники безопасности.
